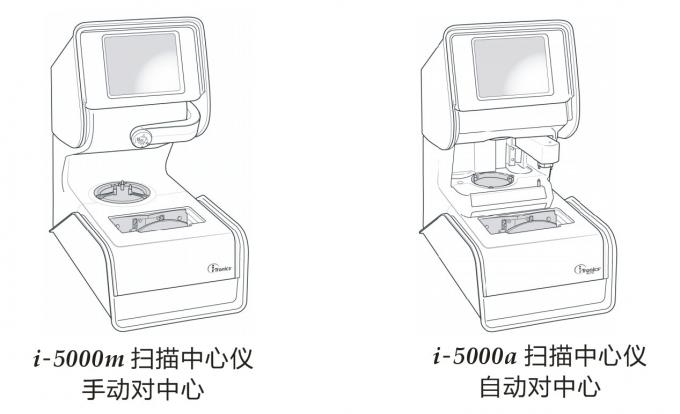

i-5000a 技术参数:

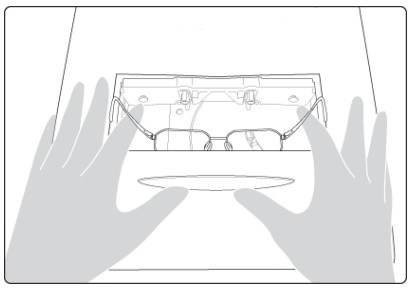

电动扫描 定中心仪可扫描镜架、样板片或衬片、确定镜片光学中心和上吸盘。
定中心— 上吸盘模式BOX模式(默认);光学中心
自动初始化
光学扫描((选项) :
• 着色镜片扫描
• 样板片、衬片和重磨镜片二维扫描
• 样板片、衬片和重磨镜片自动扫描

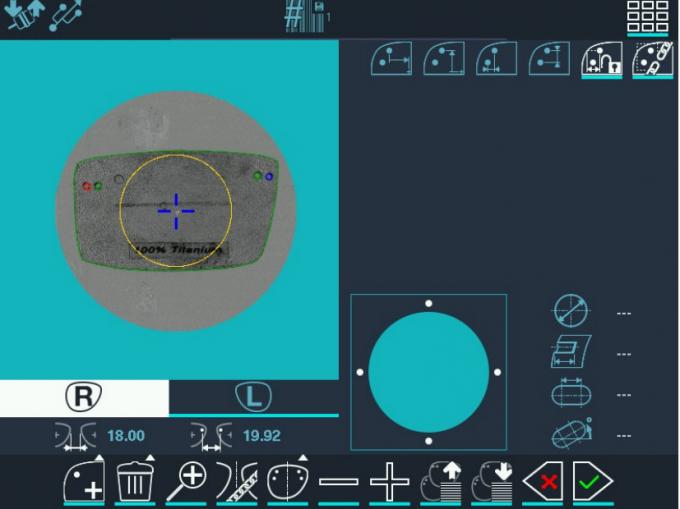

• 衬片或重磨镜片打孔及其各项参数预定位
• 重磨镜片:等效球镜值[-4D ;+4D]
手动定中心

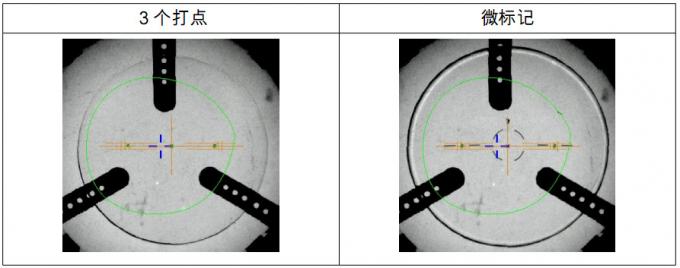

• 单焦镜片:光学中心打点或打印微标记
• 渐进镜片:打印微标记或厂商标记
• 双焦镜片和三焦镜片
• 一线双光镜片
• 中距镜片:打印微标记或产商标记

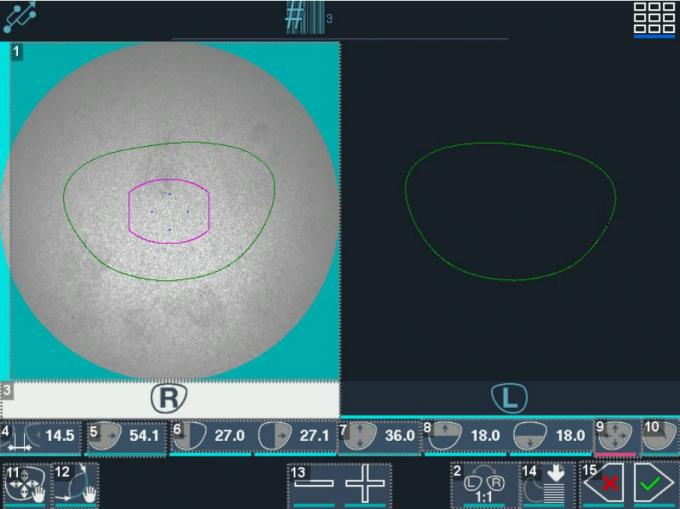

BOX中心或光学中心定中心
定中心辅助
• 单焦镜片:探测镜片全面或部分打点
每种镜片有特定的定中心坐标:单焦镜片、双焦/三焦镜片、渐进镜片、一线双光镜片、中距镜片
双摄影头光学系统:无视差
放大倍数: x1或x1,82

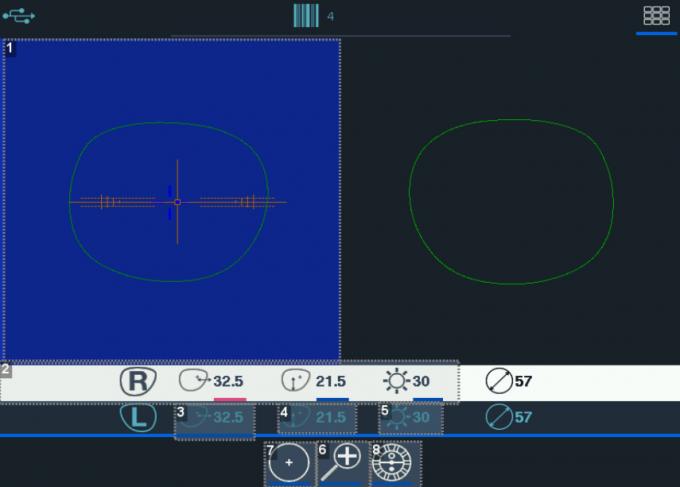

输入工件的光学中心差距
• 瞳距:1/2瞳距, ΔX
• 瞳高:盒式高度,基准高度,ΔY
• 最多0.1毫米或0.5毫米的修改
镜架倾角:-5°到+25°
i-5000a技术参数:
形状修改:
• 缩放比例,A-尺寸,B-尺寸,½A-尺寸,½B-尺寸,D-尺寸,尺寸修改,旋转
• 重磨
• 最多1毫米或0.5毫米的修改。

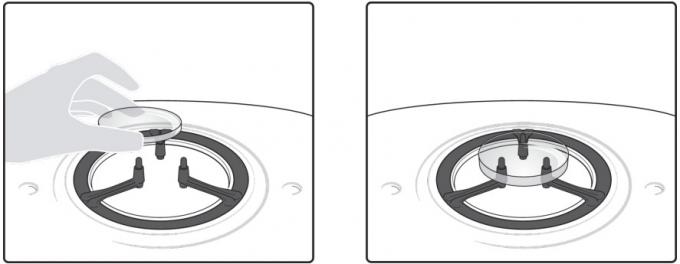

电动控制上吸盘,带有上吸盘压力控制
Précal尺寸显示

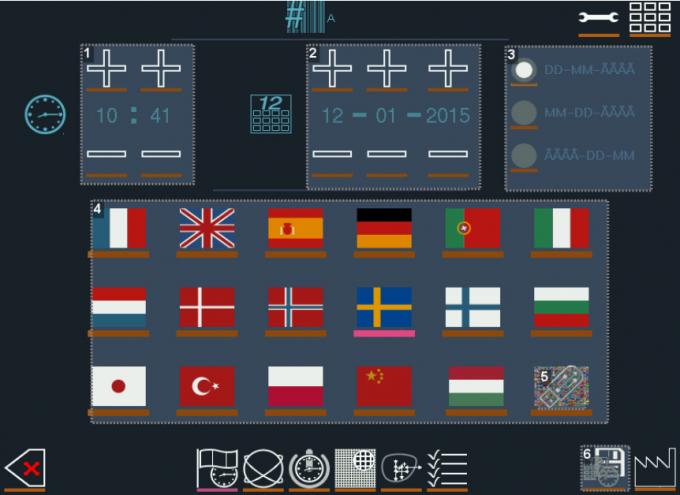

工具栏个人化操作:
可联机运行:
• — 扫描仪 定中心仪
• 磨边机
• 微机
RS232C和RJ45接口
数据传输协议OMA (ISO 16284)
自动维护一体化功能(自我校准、自我检测)
产品电源电压:12 V 直流- 3.3 A
功率:40W
两级断路器开关
触摸屏幕尺寸:8.4法寸
外部电源电压电压100-240 V – 频率50-60 Hz
• 输入电流:1.3 A
• 输出电流:12 V - 3.34 A
